工频耐压试验仪
来源:上海东亥电气有限公司 | 发布时间:2013-4-24 18:19:57 | 浏览次数:

产品简介

  YHGPY工频耐压试验仪满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。JL1007系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

产品别称

试验变压器、工频耐压试验装置、交流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机

产品特征

◆ 产品采用一次压制而成高压套管
◆ 套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封,彻底解决了常见的变压器漏油的问题
◆ 睡式铁芯设计,有效提高产品的抗震性
◆ 所有产品出厂前进行24小时倒置试验,检验试验变压器漏油的问题
◆ 所有产品均可通过1.1倍感应耐压试验
◆ 绝缘油采用无色透明克拉玛依原装油
◆ 高低压线采用高强度聚酯、无氧铜杆漆包线
◆ 铁芯采用全新武钢二硅冷轧硅钢卷片

产品参数

◆ 输入电压:10kVA及以下为AC200V10kVA以上为AC400V
◆ 空载损耗:<10%
◆ 短路阻抗:<10%
◆ 变比误差:<1%
◆ 仪表电压:100V
◆ 绝缘油介电强度:2.5mm,50kV

产品选型:

工作原理

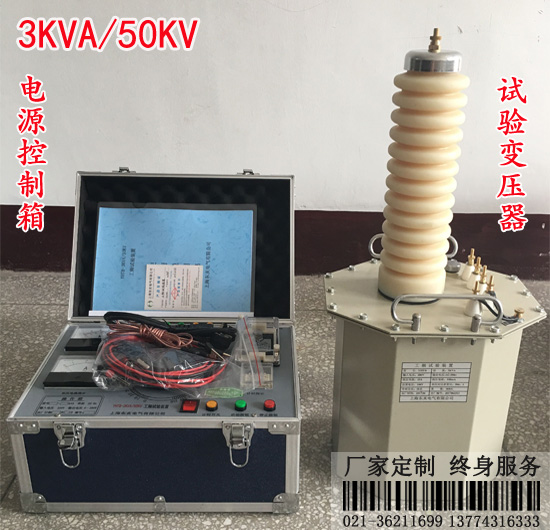

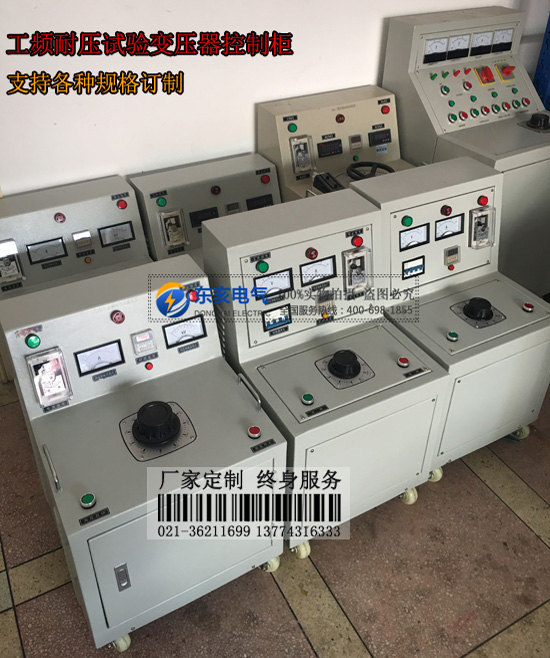

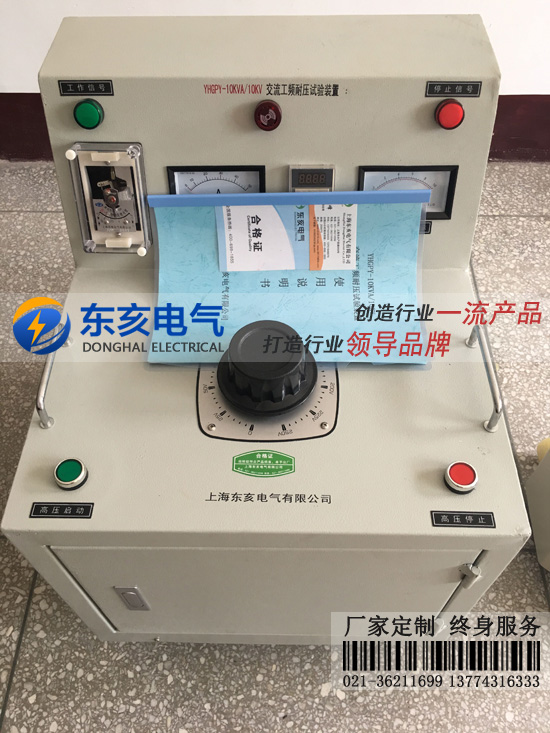

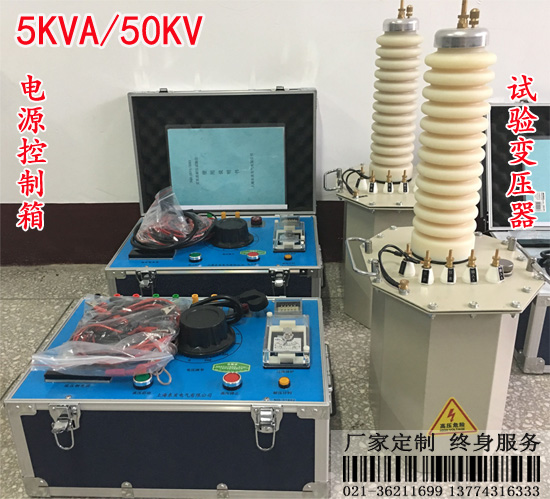

YHGPY工频耐压试验仪为单相变压器,联结组标号II。单台试验变压器的工作过程,用交流220V电压(10KVA以上为380V)接入电源控制箱(台),经电源控制箱(台)内自藕调压器(50KVA以上调压器外附)调节0~200V(10KVA以上0~400V)电压至试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

产品结构

交流试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方。

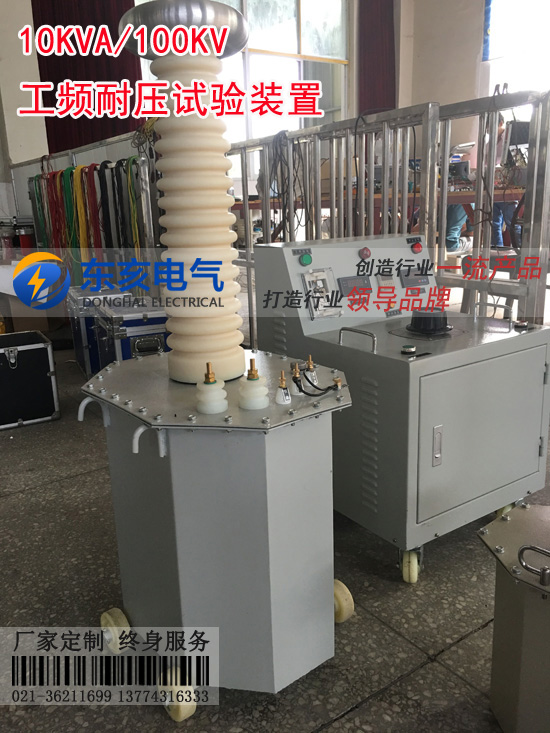

10KVA/100KV检定证书
